DESCRIPTION

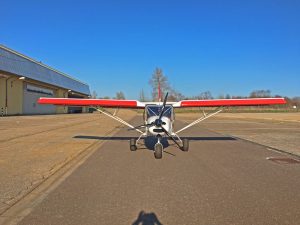

ZENAIR STOL CH701, MODELE 2018

ULM multiaxes en aluminium riveté. Conçu par Chris Heintz depuis 1974. Biplaces côte à côte à aile haute. Train tricycles.

Le kit CH701 version 2018 comprend toutes les pièces en aluminium percées, pliées et découpées pour réaliser le fuselage, les ailes, les ailerons, les volets, l’empennage, la dérive. Mais aussi le train d’atterrissage, les roues, les pneus standard, le système de frein hydraulique avec disques de frein et maître cylindre aux palonniers, les portes en plexiglass, le pare-brise moulé, le plafonnier transparent, les haubans, les câbles de contrôle, le manche en Y, le système de volets 2 positions, les réservoirs d’aile de deux fois 38 Litres, les ceintures de sécurité et la  boulonnerie nécessaire, ainsi que les plans et les manuels de montage.

Pour terminer l’appareil, il manque :
  • Le pack moteur au choix: Rotax 912 ULS de 100 Cv. Accompagné des capots moteur, de l’échappement, du support moteur, de l’hélice, des radiateurs de refroidissements, des durites – colliers et autres.

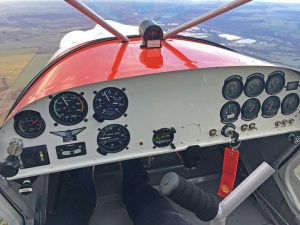

  • Le pack instruments comprenant les instruments de vol avec l’anémomètre, l’altimètre, la bille, le compas et la tuyauterie de pression avec les tubes Pitot.
  • Les instruments moteur avec les pressions d’huile et d’essence, les températures d’huile et d’eau, les jauges à carburant, le voltmètre, ainsi que le faisceau électrique avec les capteurs pour le moteur.
  • La sellerie.
  • La peinture.
PERFORMANCES :
  • Vitesse de décrochage : 50 Km/h
  • Vitesse de croisière : 140 km/h
  • VNE : 175 km/h
  • Consommation : 14 L/h
  • Taux de montée : 1 200 ft/min
  • Distance de décollage : 100 m
  • Distance d’atterrissage : 150 m
  • Autonomie : 5h30
  • Distance franchissable : 760 km
CARACTERISTIQUES :
    • Masse à vide standard : 285 kg avec parachute
    • Masse maximale sans parachute : 450 kg
    • Masse maximale avec parachute : 472,5 kg
    • Capacité réservoirs : 76 L
    • Motorisations : Rotax 912(S), 80 ou 100 cv
    • Hélices : Tripales Duc ou E-props
    • Largeur cabine : 110 cm
    • Coffre : Oui, derrière sièges
  • Surface alaire : 11,4 m²
KIT STOL CH701 VERSION 2018 COMPREND
  • kit d’aile;
  • kit d’empennage;
  • kit fuselage;
  • kit train d’atterrissage;
  • kit cabine;
  • kit contrôle;
  • kit système carburant;
  • longerons rivetés en usine;
  • pièces métalliques pré-formées et pré-percées par CNC (nervures, peau….);
  • pièces soudées en usine;
  • quincaillerie nécessaire à l’assemblage;
  • manuels de montage, de vol, de maintenance et les plans.
    Temps de montage moyen:        300 Heures

Non inclut dans le kit standard :

  • Package moteur;
  • Moteur;
  • Hélice;
  • Instruments;
  • Package électrique;
  • Peinture;
  • Finition intérieur.
OPTIONS
    • Moteur et package moteur Rotax (80 ou 100 hp):
    • Réservoirs supplémentaires en aluminium soudé (74 L = 2 x 37L)
    • Kit strobes et feux de navigation
    • Kit feux de roulage/ atterrissage LED
    • Kit Vortex générateur pour la gouverne de profondeur
    • Jantes 8 pouces



    • Chauffage cabine et ventilation kit
    • Prise de parc extérieure
    • Barre de manœuvre au sol
    • Portes Bulles
    • Prise allume cigare 12V, USB ( à l’unité)
    • Kit finition intérieur( peinture, vides poches, console centrale, agencement…)
    • Kit pliage d’aile pour le transport
    • Adhésifs Immatriculation
